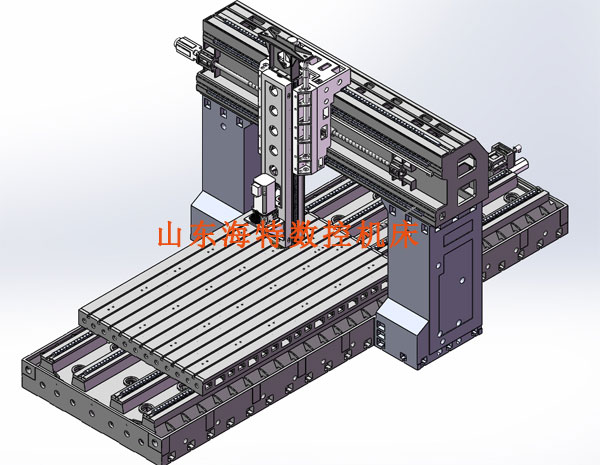

HLC2520數控龍門銑床結構：

1、該機床總體結構由床身、雙立柱、固定橫梁組成封閉的剛性框架結構，工作臺沿床身導軌作縱向運動（X軸），固定橫梁上配置一臺立式大功率多功能滑枕銑（鏜）頭，銑鏜頭溜板橫向沿橫梁導軌左右運動（Y軸）及滑枕鏜銑頭上下運動（Z軸）。

2、機床的基礎件
機床的主要基礎件床身、工作臺、立柱橫梁、橫向溜板、銑頭滑枕等，均采用高強度鑄鐵，樹脂砂造型，具有良好的減震性、熱穩定性、整機結構強度與剛性高。
3、滑枕銑頭
立式滑枕銑頭采用滾珠絲桿直接傳動式設計機構，采用交流伺服電機驅動，滑枕鏜銑頭帶有自動拉松刀裝置，氣液壓復合松開、碟簧拉緊。
4、Z軸運動氮氣平衡
Z軸上下運動采用氮氣平衡氣缸平衡其運動的不平衡力，以減少滾珠絲杠的空載扭矩，減少滾珠絲杠的磨損，保持滾珠絲杠的精度穩定性。以上的動作是由獨立的氣壓系統控制實現的。
5、機床導軌形式
X軸采用4條重載型（滾柱）直線道軌結構，床身為整體鑄造結構，結構剛性好。
Y軸采用3條重載型（滾柱）直線道軌結構，購成90°形式，這提高了Y軸導軌的精度及剛性。
各運動副運行平穩、準確，耐磨損、壽命長久。
6、X、Y、Z軸運動形式
X、Y、Z軸均采用高精度預載滾珠絲杠。
X、Y軸通過大功率交流伺服電機直接連接，無間隙傳動。
Z軸通過交流伺服加抱閘電機直接連接，無間隙傳動。

HLC2520數控龍門銑床參數

項目名稱	單位	HLC2520
X Y Z軸行程	mm	2500*2200*900
兩立柱之間最大寬度	mm	2000
主軸端面到工件臺距離	mm	150-1050
Z軸切削速度	mm/min	0-5000
工件臺規格（長×寬）	mm	2600*1600
最大載重	kg	4000
T型槽（槽數×槽寬×槽距）	mm	7×22×200
快速位移X/Y/Z	m/min	18/18/12
主軸轉速范圍	r/min	50-6000
主軸錐孔	type	BT50-150
圓盤式/鏈式刀庫（數控銑不含刀庫）		BT50-24T
主軸伺服電機	kw	15
X、Y、Z軸伺服電機	KW	Bis30/2000
操作系統		日本發那科/臺灣新代/國產
定位精度	mm	500/±0.02
重復定位精度	mm	500/±0.008
氣源壓力	MPa	0.8
電器容量	kW	30
機床輪廓尺寸（LxWxH)	mm	7500*4500*3600
機床重量	T	28
